【EIGRP】経路集約設定（ip sumary-address）

2020.10.01

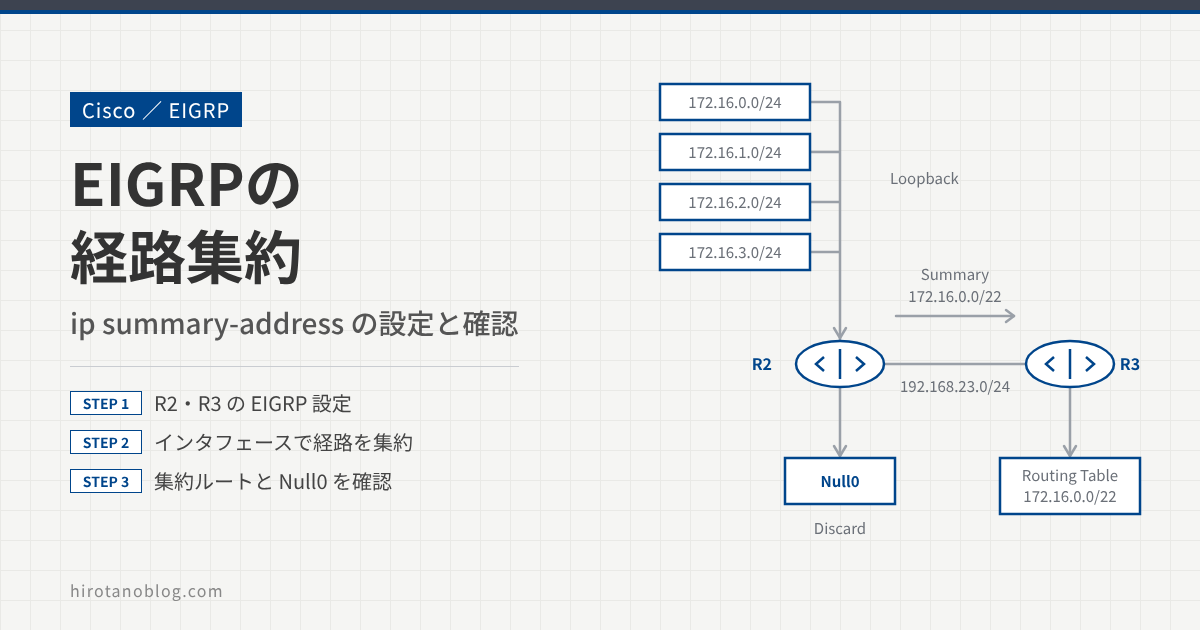

EIGRP では、複数のネットワークを1つのルートにまとめて広告する「経路集約」ができます。集約する場所はインタフェース単位で、ip summary-address eigrp を設定したインタフェースから送るアップデートだけが集約されます。この記事では、R2 の4つのループバックを1つのルートにまとめて R3 へ広告し、R2 と R3 のルーティングテーブルがどう変わるかを確認します。

この記事でわかること
  1. R2・R3 の EIGRP 設定と、集約前の R3 のルーティングテーブル
  2. ip summary-address eigrp による経路集約の設定
  3. 集約後の R3 のルートと、R2 にできる Null0 ルートの意味

EIGRP の経路集約とは

経路集約は、連続したネットワークを短いプレフィックスの1つのルートにまとめて広告する機能です。受け取る側のルーティングテーブルが小さくなるほか、集約の範囲内でネットワークが増減しても集約ルート自体は変わらないため、変化の影響が集約した先へ広がりにくくなります。

OSPF では、集約できる場所がエリアの境界（ABR）と外部ルートを取り込む ASBR に決まっています。EIGRP にはこの制限がなく、どのルータのどのインタフェースでも集約できます。

プロトコル集約できる場所コマンド（Cisco）
OSPFABR（エリア間）、ASBR（外部ルート）area range、summary-address
EIGRP任意のルータのインタフェースip summary-address eigrp

今回まとめるのは 172.16.0.0/24〜172.16.3.0/24 の4つです。第3オクテットを2進数にすると、先頭の6ビットが共通です。第1・第2オクテットの16ビットと合わせて22ビットが共通なので、172.16.0.0/22（サブネットマスク 255.255.252.0）にまとめられます。

ネットワーク 第3オクテット（2進数） 172.16.0.0/24172.16.00000000.0172.16.1.0/24172.16.00000001.0172.16.2.0/24172.16.00000010.0172.16.3.0/24172.16.00000011.0 共通の6ビット 172.16.0.0/22 16＋6＝22ビット
図1　4つの /24 を /22 にまとめられる理由

検証構成

R2 と R3 は 192.168.23.0/24 でつながり、EIGRP AS 100 でネイバーになっています。R2 には 172.16.0.0/24〜172.16.3.0/24 の4つのループバックがあり、これを EIGRP で R3 へ広告します。

EIGRP AS 100 Loopback Lo0 172.16.0.2 Lo1 172.16.1.2 Lo2 172.16.2.2 Lo3 172.16.3.2 （いずれも /24） R2R3 .2.3 192.168.23.0/24 Fa0/0.23 Fa0/0.23 集約ルートを広告 172.16.0.0/22
図2　検証構成

R2・R3 の EIGRP 設定

R2 では4つのループバックを作り、ループバックと R3 側のネットワークを network コマンドで EIGRP に参加させます。network 172.16.0.0 0.0.0.255 のように、2つ目の値はワイルドカードマスクです。

R2

R2(config)# interface Loopback0
R2(config-if)#  ip address 172.16.0.2 255.255.255.0
R2(config-if)# interface Loopback1
R2(config-if)#  ip address 172.16.1.2 255.255.255.0
R2(config-if)# interface Loopback2
R2(config-if)#  ip address 172.16.2.2 255.255.255.0
R2(config-if)# interface Loopback3
R2(config-if)#  ip address 172.16.3.2 255.255.255.0
R2(config-if)# exit
R2(config)# router eigrp 100
R2(config-router)#  network 172.16.0.0 0.0.0.255
R2(config-router)#  network 172.16.1.0 0.0.0.255
R2(config-router)#  network 172.16.2.0 0.0.0.255
R2(config-router)#  network 172.16.3.0 0.0.0.255
R2(config-router)#  network 192.168.23.0

R3

R3(config)# router eigrp 100
R3(config-router)#  network 192.168.23.0

show ip route eigrp：集約前の R3 のルート

R3 のルーティングテーブルには、R2 の4つのループバックのネットワークが、それぞれ /24 のルートとして入っています。

R3

R3# show ip route eigrp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       + - replicated route, % - next hop override

Gateway of last resort is not set

      172.16.0.0/24 is subnetted, 4 subnets
D        172.16.0.0 [90/156160] via 192.168.23.2, 00:02:31, FastEthernet0/0.23
D        172.16.1.0 [90/156160] via 192.168.23.2, 00:02:31, FastEthernet0/0.23
D        172.16.2.0 [90/156160] via 192.168.23.2, 00:02:31, FastEthernet0/0.23
D        172.16.3.0 [90/156160] via 192.168.23.2, 00:02:31, FastEthernet0/0.23
表示意味
DEIGRP で学習した内部ルート
[90/156160]アドミニストレーティブディスタンス 90（EIGRP 内部ルート）／メトリック 156160
via 192.168.23.2ネクストホップは R2 の 192.168.23.2
FastEthernet0/0.23R3 の出力インタフェース

R2 で経路を集約する

R2 で、R3 へアップデートを送るインタフェース（FastEthernet0/0.23）に ip summary-address eigrp を設定します。集約はインタフェースから送るアップデートに効くので、集約ルートを受け取ってほしい相手の方向のインタフェースに設定します。

R2

R2(config)# interface fastEthernet 0/0.23
R2(config-subif)# ip summary-address eigrp 100 172.16.0.0 255.255.252.0
指定意味
eigrp 100EIGRP の AS 番号。router eigrp 100 と合わせる
172.16.0.0集約ルートのネットワークアドレス
255.255.252.0集約ルートのサブネットマスク（/22）

コマンドの最後にはアドミニストレーティブディスタンスも指定できます。省略すると、R2 が自分で持つ集約ルート（後で確認する Null0 のルート）のディスタンスは 5 になります。

設定すると、R2 に次のコンソールログが出ます。

R2

%DUAL-5-NBRCHANGE: EIGRP-IPv4 100: Neighbor 192.168.23.3 (FastEthernet0/0.23) is
 resync: summary configured

resync: summary configured は、集約の設定が変わったので、ネイバー 192.168.23.3（R3）と経路情報を同期し直したことを示します。down ではないので、ネイバー関係は切れていません。

本番で設定するとき

ネイバーが切れなくても、集約を設定・変更すると、そのインタフェースの先にいるネイバーとの間で経路の入れ替えと再計算が起きます。古い IOS ではネイバー自体がリセットされることもあるため、運用中のネットワークでは影響の出にくい時間帯に作業してください。

集約後のルートを確認する

show ip route eigrp：集約後の R3 のルート

R3 のルーティングテーブルから4つの /24 が消え、172.16.0.0/22 の1つのルートだけになりました。

R3

R3# show ip route eigrp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       + - replicated route, % - next hop override

Gateway of last resort is not set

      172.16.0.0/22 is subnetted, 1 subnets
D        172.16.0.0 [90/156160] via 192.168.23.2, 00:02:39, FastEthernet0/0.23

メトリックは集約前と同じ 156160 です。EIGRP の集約ルートは、集約の範囲に含まれるルートのうち最も小さいメトリックで広告されます。今回は4つのループバックがすべて同じメトリックなので、その値がそのまま使われています。

show ip route eigrp：R2 にできる Null0 ルート

集約を設定した R2 のルーティングテーブルには、集約ルート 172.16.0.0/22 が、ネクストホップを Null0 インタフェースとして登録されています。

R2

R2# show ip route eigrp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       + - replicated route, % - next hop override

Gateway of last resort is not set

      172.16.0.0/16 is variably subnetted, 9 subnets, 3 masks
D        172.16.0.0/22 is a summary, 00:03:41, Null0

Null0 は、届いたパケットを破棄するだけの仮想的なインタフェースです。R2 は 172.16.0.0/24〜172.16.3.0/24 の各ループバックのルートも持っているので、存在するネットワーク宛てのパケットは最長一致でそちらへ転送され、Null0 で捨てられるのは /22 の範囲内で行き先のないパケットだけです。このルートのディスタンス（5）は、show ip route 172.16.0.0 255.255.252.0 のように集約ルートを指定して表示すると確認できます。

Null0 ルートがある理由

Null0 ルートは、ルーティングループを防ぐためのものです。たとえば R2 の Loopback3 がダウンして 172.16.3.0/24 が消えても、範囲内の他のルートが残っている限り、R2 は 172.16.0.0/22 の広告を続けます。そのため R3 は、172.16.3.1 宛てのパケットも R2 へ送ってきます。

R2 に Null0 ルートがあれば、このパケットは /22 の Null0 ルートに一致して R2 で破棄されます。Null0 ルートがなく、R2 が R3 方向のデフォルトルートを持っていると、パケットは R3 へ戻され、R3 はまた R2 へ送るので、TTL が尽きるまで2台の間を往復します。

Null0 ルートがある場合（集約を設定した R2 の動き） R2R3 宛先 172.16.3.1 Null0 ここで破棄 Null0 ルートがない場合（R2 に R3 向きのデフォルトルートがあるとき） R2R3 172.16.0.0/22 に従う 0.0.0.0/0 に従う ルーティングループ TTL が尽きるまで往復
図3　Null0 ルートがある場合とない場合

うまくいかないときの確認

状態よくある原因確認すること
R3 に /24 のルートが残るR3 向きではないインタフェースに設定しているR2 の show running-config interface で、R3 側のインタフェースに ip summary-address が入っているか
R3 に /22 が届かないAS 番号の違い、または範囲内のルートが R2 にないコマンドの AS 番号が router eigrp と同じか。R2 のルーティングテーブルに範囲内のルートがあるか
意図しない宛先が届かなくなるマスクが短すぎて、別の場所にあるネットワークまで集約範囲に入っている集約範囲（今回は 172.16.0.0〜172.16.3.255）と、実際のネットワークの配置を見比べる

まとめ

項目内容
設定する場所集約ルートを広告したい相手の方向のインタフェース
コマンドip summary-address eigrp <AS番号> <アドレス> <マスク>
受け取る側（R3）4つの /24 の代わりに 172.16.0.0/22 を1つだけ学習する。メトリックは範囲内の最小値
設定した側（R2）172.16.0.0/22 → Null0 のルート（ディスタンス 5）ができ、範囲内で行き先のないパケットを破棄する
設定したときネイバーと経路情報の再同期（resync）が起きる
