【EIGRP】不等コストロードバランシング

OSPF は、メトリックが同じ経路どうしでしかロードバランスできません。EIGRP は variance コマンドを使うと、メトリックが違う経路にもトラフィックを振り分けられます（不等コストロードバランシング）。この記事では、フィージブルサクセサの記事と同じ構成と設定を使い、R2 から 4.4.4.4/32 への経路で動きを確かめます。

この記事でわかること

不等コストロードバランシングの対象になる経路の条件
variance の値の決め方と設定
ルーティングテーブルと traffic share count での確認

検証構成
1. 既定の状態を確認する
variance の考え方
1. variance を設定する
2. 振り分けの比率を確認する
まとめ

検証構成

R2 から R4 のループバック 4.4.4.4/32 へは、R3、R5、R6 を経由する3つの経路があります。図の数字は、各リンクのメトリックです。

図1　検証構成（数字は各リンクのメトリック）

R2 から見た各経路の距離と、隣のルータが広告してくる距離（AD）は次のとおりです。

経由	R2 からの距離	AD	役割
R3	768（256 ＋ 512）	512（256 ＋ 256）	サクセサ（距離が最小。FD＝768）
R5	2560（2048 ＋ 512）	512（256 ＋ 256）	フィージブルサクセサ（AD 512 ＜ FD 768）
R6	1280（512 ＋ 768）	768（512 ＋ 256）	どちらでもない（AD 768 が FD 768 より小さくない）

フィージブルサクセサの条件（AD がサクセサの FD より小さいこと）は、ループしない経路を見分けるためのものです。詳しくはフィージブルサクセサと FD と AD の記事を参照してください。

既定の状態を確認する

既定では、R2 のルーティングテーブルには、サクセサである R3 経由の経路だけが入っています。

R2# show ip route eigrp

      4.0.0.0/32 is subnetted, 1 subnets
D        4.4.4.4 [90/768] via 192.168.23.3, 00:00:08, FastEthernet0/0.23

variance の考え方

variance には、サクセサの FD の何倍までの距離の経路をロードバランスに使うかを、整数（1〜128）で指定します。既定値は 1 で、同じメトリックの経路だけを使います。使われる経路は、次の2つを両方満たすものです。

フィージブルサクセサである（サクセサ自身も含む）
距離が「サクセサの FD × variance」より小さい

R5 経由の距離 2560 を R3 経由の 768 で割ると約 3.33 です。variance は整数なので、切り上げて 4 にすると、768 × 4 ＝ 3072 より小さい 2560 の経路も対象になります。variance を 3 にすると、768 × 3 ＝ 2304 で、2560 は入りません。

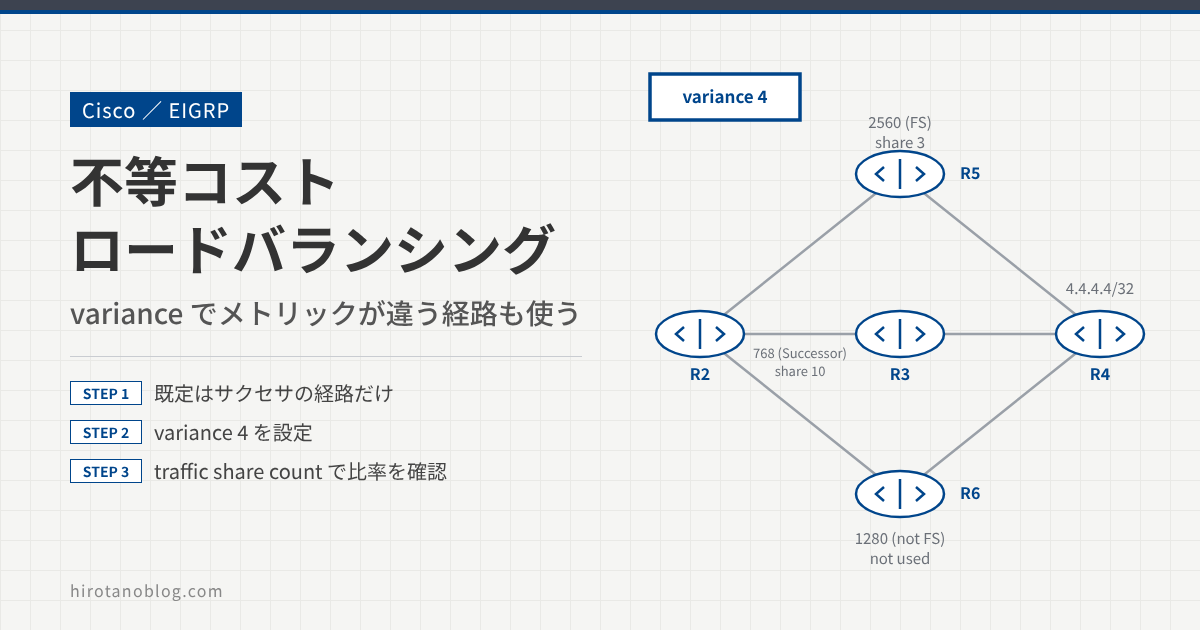

図2　variance 4 で対象になる経路

R6 経由の経路（1280）は 3072 より小さいですが、フィージブルサクセサではないので使われません。variance をいくら大きくしても、ループのおそれがある経路は使わないしくみです。

variance を設定する

R2(config)# router eigrp 100
R2(config-router)# variance 4

R2 のルーティングテーブルに、R3 経由に加えて、フィージブルサクセサの R5 経由の経路も入りました。

R2# show ip route eigrp

      4.0.0.0/32 is subnetted, 1 subnets
D        4.4.4.4 [90/2560] via 192.168.25.5, 00:00:33, FastEthernet0/0.25
                 [90/768] via 192.168.23.3, 00:00:33, FastEthernet0/0.23

振り分けの比率を確認する

メトリックが違う経路に同じ量を流すと、遅い経路に負担がかかります。EIGRP は既定でメトリックに応じた比率で振り分けます。show ip route 4.4.4.4 で経路の詳細を見ると、比率が traffic share count に表示されています。

R2# show ip route 4.4.4.4
Routing entry for 4.4.4.4/32
  Known via "eigrp 100", distance 90, metric 768, type internal
  Redistributing via eigrp 100
  Last update from 192.168.25.5 on FastEthernet0/0.25, 00:03:26 ago
  Routing Descriptor Blocks:
    192.168.25.5, from 192.168.25.5, 00:03:26 ago, via FastEthernet0/0.25
      Route metric is 2560, traffic share count is 3
      Total delay is 100 microseconds, minimum bandwidth is 10000 Kbit
      Reliability 255/255, minimum MTU 1500 bytes
      Loading 1/255, Hops 2
  * 192.168.23.3, from 192.168.23.3, 00:03:26 ago, via FastEthernet0/0.23
      Route metric is 768, traffic share count is 10
      Total delay is 30 microseconds, minimum bandwidth is 10000 Kbit
      Reliability 255/255, minimum MTU 1500 bytes
      Loading 1/255, Hops 2

表示	意味
traffic share count is 10	R3 経由（メトリック 768）の配分
traffic share count is 3	R5 経由（メトリック 2560）の配分
*	次に使われる経路の印

R3 と R5 の配分は 10：3 で、メトリックの比（2560 ÷ 768 ≒ 3.33）の逆になっています。メトリックが小さい（よい）経路に、より多く流れます。

この構成では、メトリックが遅延だけで決まっています。R3 経由は Total delay is 30 microseconds で 3 × 256 ＝ 768、R5 経由は 100 マイクロ秒で 10 × 256 ＝ 2560 です（遅延は 10 マイクロ秒単位で計算します）。

補足

使う経路の数の上限は maximum-paths で決まります。variance で対象になる経路が多いときは、この値も確認します。
メトリックに応じて振り分ける動作は traffic-share balanced（既定）によるものです。
この検証を IOS 15.2(4)M2 で行った際、フィージブルサクセサではない R6 経由の経路もルーティングテーブルに入る動作が見られました。IOS の不具合（CSCuc99750）と考えられます。同じ動作になる場合は、IOS のバージョンを確認してください。

まとめ

項目	内容
コマンド	`variance <倍率>`（`router eigrp` の中。既定値 1）
対象になる経路	フィージブルサクセサで、距離が「サクセサの FD × variance」より小さいもの
値の決め方	使いたい経路の距離 ÷ サクセサの FD を切り上げた整数（今回は 2560 ÷ 768 ≒ 3.33 → 4）
振り分けの比率	メトリックに応じた比率（`traffic share count` で確認。今回は 10：3）
