いまの Web の通信は、大半が https:// で始まる URL で、SSL/TLS で暗号化されています。通信の安全を守るうえで欠かせない仕組みですが、ファイアウォールや UTM（統合脅威管理）の機器から見ると、アプリケーションコントロール、アンチウイルス、侵入防止（IPS）などのセキュリティ機能が、暗号化された通信の中身を検査できないという課題があります。
FortiGate では、この課題を解決するために、暗号化された通信を復号して検査する SSL インスペクション（deep-inspection）の機能があります。この記事では、SSL インスペクションの設定と動作を確認します。検証時の FortiOS は 6.2.4 です。
- SSL インスペクションを使わない場合に、転送トラフィックのログで見えること
- ポリシーで deep-inspection を有効にし、FortiGate の CA 証明書を端末に入れる手順
- 復号したことで、アプリケーション名がログに表示されること
検証の構成
端末（10.0.1.10/24）は FortiGate の port2 側にあり、port1 側のインターネットに HTTPS で接続します。SSL インスペクションを使わない場合、通信は暗号化されたまま FortiGate を通過するので、FortiGate は通信の中身を見られません。

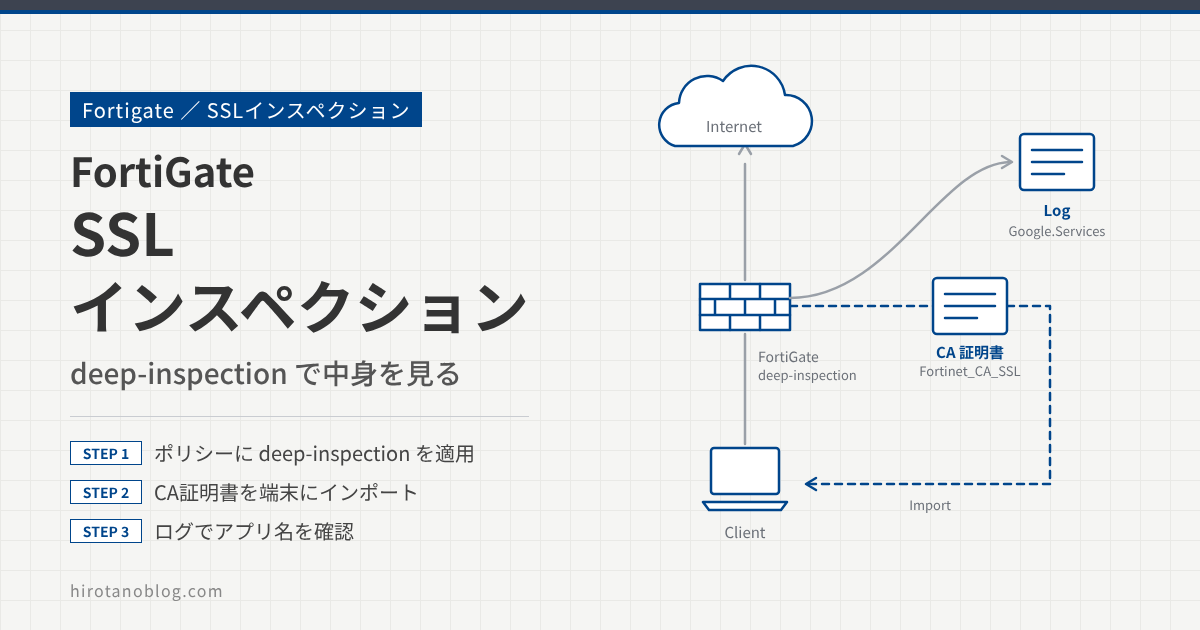

deep-inspection を使うと、FortiGate は通信をいったん復号して中身を検査し、もう一度暗号化してから送ります。端末との間は FortiGate が作った証明書、インターネット側は公開サーバの証明書で暗号化されます。
SSL インスペクションを使わない場合の動作
内部から外部へのポリシーを作る
ポリシー&オブジェクト ›› ファイアウォールポリシー の 新規作成 で、次のように設定します。セキュリティプロファイルは使いません。
この記事の画面は、実際の画面ではなく、検証時の画面から設定する項目（見るポイント）を抜き出して描いたイメージです。バージョンによって、項目の並びや表記は変わります。
| 1名前 | Internal->External |
| 着信 ／ 発信インターフェース | port2 ／ port1 |
| 送信元 ／ 宛先 | all ／ all |
| スケジュール ／ サービス | always ／ ALL |
| アクション | ◉ 許可○ 拒否 |
| インスペクションモード | ◉ フローベース○ プロキシベース |
| 2NAT | ON ◉ 発信インターフェースのアドレスを使用 |
| プロトコルオプション | default |
| アンチウイルス ／ Webフィルタ ／ DNSフィルタ ／ アプリケーションコントロール | OFF |
| ⋮（以下略） | |
転送トラフィックのログを見る
端末から Google にアクセスし、ログ＆レポート ›› 転送トラフィック でログを確認します。
| 送信元 | 宛先 | サービス | アプリケーション名 | 結果 | ポリシーID |
|---|---|---|---|---|---|
| 10.0.1.10 | （伏せています） | HTTPS | 1（空欄） | ✓ 1.34 kB / 5.09 kB | Internal->External (2) |
| ⋮（以下略） | |||||
| Owner ／ ロケーション | Google ／ Tokyo, Japan |
| 解決済みドメイン | nrt12s15-in-f14.1e100.net |
宛先の詳細から、Google のグローバルアドレスへの通信であることはわかります。しかし、ログには HTTPS の通信として記録されるだけで、アプリケーション名は空欄です。どのアプリケーションの通信なのか、中身が安全かどうかは判断できません。
SSL インスペクションを設定する
ポリシーで deep-inspection を有効にする
内部から外部へのポリシーで、SSLインスペクション を deep-inspection にして、アプリケーションコントロールを有効にします。
| アンチウイルス ／ Webフィルタ ／ DNSフィルタ | OFF |
| 1アプリケーションコントロール | ON default |
| IPS ／ ファイルフィルタ | OFF |
| 2SSLインスペクション | deep-inspection certificate-inspection custom-deep-inspectiondeep-inspection |
証明書のエラーを確認する
この状態で端末から Google にアクセスすると、ブラウザに証明書のエラーが表示されます。
エラー コード: DLG_FLAGS_INVALID_CA
信頼された証明機関がこの証明書を確認できません。
有効期間：2020/10/20 から 2021/01/12
このエラーは、FortiGate が復号のときに自動で作ったサーバ証明書を、ブラウザが信頼していないことが原因です。サーバ証明書を確認すると、発行者が FortiGate（既定のホスト名）で、その発行者のルート証明書が端末に入っていないことがわかります。
FortiGate の CA 証明書を端末にインポートする
このエラーは、端末に FortiGate のルート証明書（CA 証明書）をインポートすると解消します。FortiGate は、CA 証明書 Fortinet_CA_SSL で署名したサーバ証明書を、接続先ごとに作って端末に渡しています。
セキュリティプロファイル ›› SSL/SSHインスペクション を開き、deep-inspection をダブルクリックします。CA証明書 の横の ダウンロード をクリックすると、ルート証明書をダウンロードできます。
| 名前 | deep-inspection |
| コメント | Read-only deep inspection profile. |
| いずれかのSSLインスペクションを有効化 | ◉ 複数のサーバに接続する複数のクライアント○ SSLサーバ保護 |
| インスペクション方式 | ○ SSL証明書のインスペクション◉ フルSSLインスペクション |
| 1CA証明書 | Fortinet_CA_SSL ダウンロード |
| Blocked certificates | ○ 許可◉ ブロック |
| 信頼されないSSL証明書 | ◉ 許可○ ブロック○ 無視する項目 |
| Server certificate SNI check | ◉ 有効○ Strict○ 無効 |
| ⋮（以下略） | |
ダウンロードした証明書を、端末の「信頼されたルート証明機関」にインポートします。そのあと Google にアクセスすると、証明書のエラーは表示されなくなります。
証明書のチェーンを確認する
ブラウザで証明書を確認すると、FortiGate が www.google.com のサーバ証明書を作っていることがわかります。また、そのサーバ証明書が、さきほどインポートしたルート証明書とチェーンでつながっていることも確認できます。
有効期間：2020/10/20 から 2021/01/12
証明書の状態：この証明書は問題ありません。
SSL インスペクションの利点と注意点
アプリケーション名が表示されることを確認する
SSL インスペクションを有効にすると、FortiGate は暗号化された通信を復号し、アプリケーションの識別やセキュリティの検査をできるようになります。
転送トラフィックのログを確認すると、Google へのアクセスに、アプリケーション名 Google.Services が表示されています。SSL インスペクションで通信を復号したうえで、UTM の一つであるアプリケーションコントロールがアプリケーションを識別し、ログに表示しています。
| 送信元 | 宛先 | サービス | アプリケーション名 | 結果 |
|---|---|---|---|---|
| 10.0.1.10 | nrt20s02-in-f4.1e100.net | HTTPS | 1Google.Services | ✓ 1.95 kB / 1.73 kB |
| ⋮（以下略） | ||||
ログ＆レポート ›› アプリケーションコントロール では、アプリケーションコントロールのログを確認できます。
| 送信元 | 宛先 | アプリケーション名 | アクション | アプリケーション詳細 |
|---|---|---|---|---|
| 10.0.1.10 | nrt12s14-in-f2.1e100.net | 1Google.Ads | pass | |
| 10.0.1.10 | nrt20s20-in-f3.1e100.net | Google.Services | pass | |
| 10.0.1.10 | （伏せています） | YouTube_Video.Play | pass | Video Play |
| 10.0.1.10 | （伏せています） | YouTube | pass | |
| 10.0.1.10 | （伏せています） | HTTPS.BROWSER | pass | |
| ⋮（以下略） | ||||
ルート証明書のイメージがつかみにくい場合は、次の記事を参照してください。
>> 参考記事：【初心者】公開鍵暗号、認証局、デジタル署名をイメージで解説
すべての通信を検査すると負荷が高くなる
注意点として、すべての通信に SSL インスペクションを実行すると、処理の負荷が増え、性能に影響することがあります。SSL インスペクションから除外する接続先を設定するには、次の記事を参照してください。
>> 参考記事：【Fortigate】SSLインスペクション除外の設定 FortiOS6.2.4
deep-inspection ではデータを復号しましたが、別の方式として、復号せずに証明書の情報を見る証明書インスペクション（certificate-inspection）もあります。
>> 参考記事：【Fortigate】SSLインスペクション（certificate-inspection）設定と動作確認 FortiOS6.2.4
Palo Alto Networks の機器で SSL を復号する場合は、次の記事を参照してください。
>> 参考記事：【Paloalto】SSL復号化（SSL Forward Proxy）の設定と動作確認
まとめ
| 項目 | SSL インスペクションなし | deep-inspection |
|---|---|---|
| 端末に届く証明書 | 公開サーバの証明書 | FortiGate が Fortinet_CA_SSL で署名して作った証明書 |
| 端末の準備 | 不要 | FortiGate の CA 証明書を「信頼されたルート証明機関」にインポート |
| 転送トラフィックのログ | HTTPS としてだけ記録（アプリケーション名は空欄） | アプリケーション名（Google.Services など）が表示される |
| 注意点 | 中身を検査できない | 負荷が高い。必要に応じて除外を設定する |
