【HSRP】 自動切り戻し(プリエンプト)

HSRP で、アクティブルータに障害が起きたあと復旧したときに、元のアクティブルータへ自動で切り戻すことができます。これは、プリエンプト（preempt）の設定で実現します。

次の記事の基本設定の構成をもとに、プリエンプトの設定と動作を確認します。

>> 参考：【HSRP】基本設定とHelloパケット

自動切り戻し（プリエンプト）とは

プリエンプトは、優先度（Priority）のいちばん高いルータが、ほかのルータがアクティブのときでも、アクティブを取り返せるようにする設定です。英語の preemption には「先取り」などの意味があります。

プリエンプトを設定していないと、優先度の高いルータが復旧しても、すでにアクティブになっているルータがそのままアクティブを続けます。

今回の構成では、R2（優先度 105）がアクティブ、R3（優先度 100）がスタンバイです。PC は仮想 IP アドレス 192.168.23.254 をデフォルトゲートウェイにしています。R2 の障害で R3 がアクティブになっている状態から、R2 を復旧させると、プリエンプトの設定によって R2 が自動的にアクティブに戻ります。

設定

プリエンプトは、アクティブになってほしい、優先度のいちばん高いルータ（R2）に設定します。

R2

R2(config)#interface FastEthernet0/0.23
R2(config-subif)# standby 1 preempt

standby 1 preempt の 1 は HSRP のグループ番号です。

自動切り戻しの動作確認

R2 の LAN 側を止める

まず、R2 の LAN 側のインターフェースをシャットダウンして、R3 をアクティブにします。

R2

R2(config)#interface FastEthernet0/0.23
R2(config-subif)#shutdown
*Jun  2 12:26:12.335: %HSRP-5-STATECHANGE: FastEthernet0/0.23 Grp 1 state Active -> Init

R3 がアクティブになります。

R3

R3#
*Jun  2 12:26:12.679: %HSRP-5-STATECHANGE: FastEthernet0/0.23 Grp 1 state Standby -> Active


R3#show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State   Active          Standby         Virtual IP
Fa0/0.23    1    100 P Active  local           unknown         192.168.23.254

R2 の LAN 側を戻す

では、R2 の LAN 側のインターフェースを戻します。すると、R2 がアクティブとして動作します。

R2

R2(config-subif)#interface FastEthernet0/0.23
R2(config-subif)#no shutdown
*Jun  2 12:28:42.627: %HSRP-5-STATECHANGE: FastEthernet0/0.23 Grp 1 state Listen -> Active


R2#show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State   Active          Standby         Virtual IP
Fa0/0.23    1    105 P Active  local           192.168.23.3    192.168.23.254

R2 は Listen から Active になり、R3（192.168.23.3）はスタンバイに戻っています。

R2 の LAN 側を戻したときのパケットキャプチャは、次のとおりです。R2 は、自分より優先度の低い R3 からアクティブ状態の Hello を受け取ると、アクティブを自分に譲ってもらうために、Coup メッセージを送ります。

▸ Ethernet II, Src: 00:00:00_00:22:22 (00:00:00:00:22:22)▸ 802.1Q Virtual LAN, PRI: 0, DEI: 0, ID: 231▸ Internet Protocol Version 4, Src: 192.168.23.2, Dst: 224.0.0.2▸ User Datagram Protocol, Src Port: 1985, Dst Port: 1985▾ Cisco Hot Standby Router Protocol    Version: 02    Op Code: Coup (1)3    State: Listen (2)    Hellotime: Default (3)    Holdtime: Default (10)4    Priority: 105    Group: 1    Reserved: 0    Authentication Data: Default (cisco)    Virtual IP Address: 192.168.23.254

Coup のあとは、R2 が Active の状態で Hello を送っています。一覧の最後の R3 の Advertise も、state が Active から Passive に変わっています。

切り戻しの遅延（preempt delay）

自動切り戻し（プリエンプト）をするときに、実行するまでの時間を、指定した時間だけ遅らせることができます。例えば、アクティブルータが復帰したあと、ルーティングプロトコルの経路の学習などが落ち着くまでしばらく待ってから、切り戻すことができます。復帰した直後に切り戻すと、R2 が上流（R5）への経路をまだ学習していないうちにアクティブになり、通信が途切れることがあるためです。

設定

自動切り戻しを 10 秒遅らせる場合は、次のように設定します。

R2

R2(config)#int fa0/0.23
R2(config-subif)#standby 1 preempt delay minimum 10

delay minimum 10 は、プリエンプトするまでに少なくとも 10 秒待つという意味です。既定は 0 秒で、すぐにプリエンプトします。

動作確認

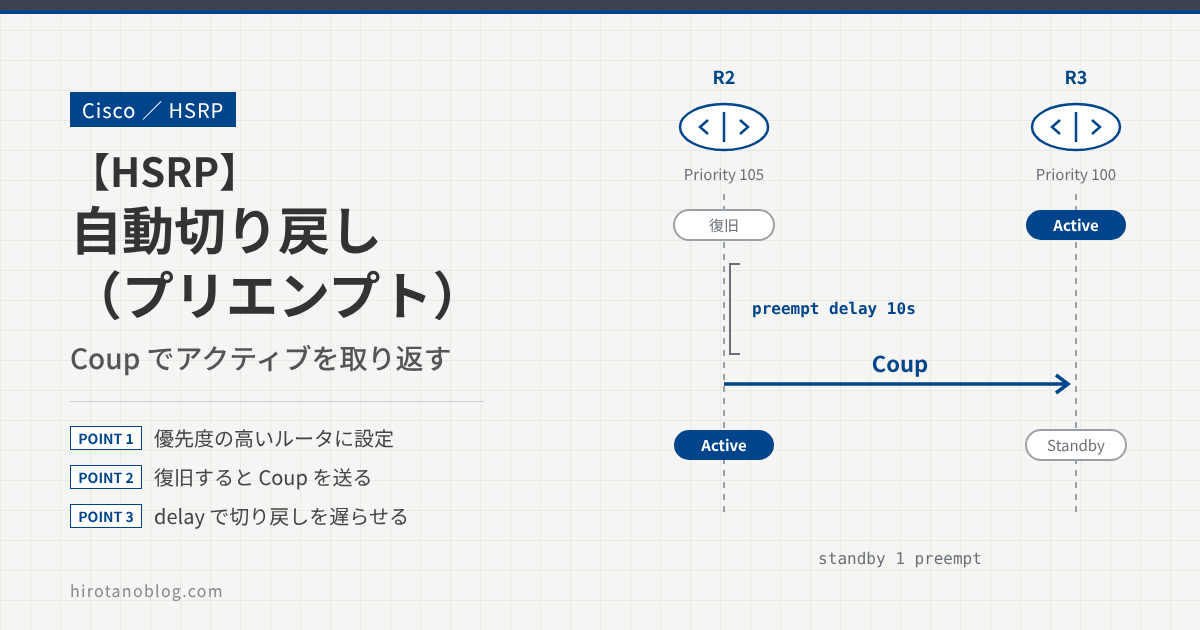

R2（アクティブだったルータ）が復旧してから約 10 秒後に、R2 はアクティブを自分に譲ってもらうために Coup メッセージを送ります。

R2 は復旧後（44.05 秒ごろ）、すぐにはアクティブにならず、Standby の状態で Hello を送っています。約 10 秒後の 54.54 秒に Coup を送り、そのあとは R2 が Active、R3 が Speak の状態で Hello を送っています。R3 はこのあとスタンバイに戻ります。

preempt delay を設定していないときは、R2 は Listen の状態のまますぐに Coup を送っていましたが、今回は Standby になってから、10 秒待って Coup を送っています。

まとめ

HSRP の基本設定は 【HSRP】基本設定とHelloパケット、アクティブルータが止まったときの切り替わりは 【HSRP】切替動作（Resign / ホールドタイム） で説明しています。
