【Fortigate】ファイルフィルタの設定と動作確認　FortiOS6.4.3

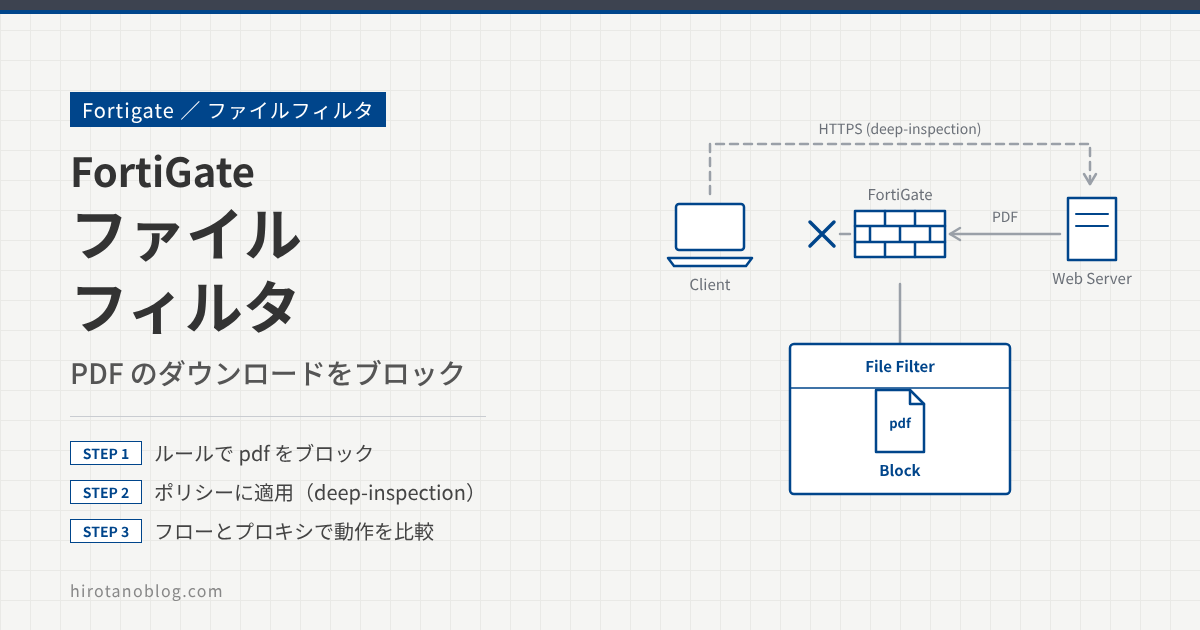

FortiGate のファイルフィルタを使うと、通過するファイルを種類（ファイルタイプ）で判定し、モニタ（ログだけ記録）やブロックができます。

この記事では、PDF ファイルのダウンロードをブロックする設定と動作を確認します。あわせて、ファイアウォールポリシーのインスペクションモード（フローベースとプロキシベース）による動作の違いも見ます。検証時の FortiOS は 6.4.3 です。

HTTPS の通信は暗号化されているので、そのままでは FortiGate からファイルの中身が見えません。SSL インスペクション（deep-inspection）で復号することで、ファイルフィルタがファイルの種類を判定できるようになります。

セキュリティプロファイルの設定

ファイルフィルタのプロファイルを作る

セキュリティプロファイル ›› ファイルフィルタ で 新規作成 をクリックします。名前を FileFilter にし、ルールの 新規作成 をクリックします。

PDF をブロックするルールを作る

新規ファイルフィルタルールの作成 の画面で、次のように設定します。

FortiGate 管理画面画面イメージ

ファイルフィルタ ›› 新規ファイルフィルタルールの作成

1名前	All-PDF-Blocked
コメント
プロトコル	CIFS FTP HTTP IMAP POP3 SMTP
トラフィック	○ 着信○ 発信◉ 両方

一致するファイル

パスワードで保護されている場合のみ	OFF
2ファイルタイプ	pdfエントリを選択⋮ msoffice msofficex pdfpetite png ⋮
3アクション	○ モニタ◉ ブロック

OKキャンセル

No.	項目	設定する内容
1	名前	任意の名前です。今回は All-PDF-Blocked にします。
2	ファイルタイプ	pdf を選びます。
3	アクション	ブロック にします。

そのほかの項目は初期値のままです。各項目の意味は次のとおりです。

項目	意味
プロトコル	ルールを適用するプロトコルです。フローベースの初期値は CIFS、FTP、HTTP、IMAP、POP3、SMTP のすべてです（HTTPS は SSL インスペクションで復号した HTTP として扱われます）。
トラフィック	着信 はセッションの戻り方向（ダウンロードなど）、発信 はセッションの行き方向（アップロードなど）、両方 はどちらも対象にします。
パスワードで保護されている場合のみ	ON にすると、パスワードで保護されたファイルだけを対象にします。
アクション	モニタ はファイルを通してログを記録します。ブロック はファイルを止めてログを記録します。

OK をクリックすると、プロファイルにルールが追加されます。プロファイルの画面でも OK をクリックして保存します。

FortiGate 管理画面画面イメージ

ファイルフィルタ ›› 新規ファイルフィルタプロファイル

1名前	FileFilter
アーカイブのコンテンツをスキャン	ON
2機能セット	◉ フローベース○ プロキシベース

ルール

ルール	トラフィック	プロトコル	一致するファイル	アクション	ファイルタイプ
3All-PDF-Blocked	両方	CIFS, FTP ほか4件	Any	⊘ ブロック	pdf

OKキャンセル

No.	項目	内容
1	名前	プロファイルの名前です。今回は FileFilter にします。
2	機能セット	このプロファイルを使うファイアウォールポリシーのインスペクションモードと合わせます。今回はフローベースです。
3	All-PDF-Blocked	STEP 2 で作ったルールです。

ファイアウォールポリシーに適用する

ポリシーでファイルフィルタを有効にする

ポリシー&オブジェクト ›› ファイアウォールポリシー で、LAN からインターネット向けのポリシーを開きます。インスペクションモードをフローベースにし、ファイルフィルタ を ON にして FileFilter を選びます。SSL インスペクションは deep-inspection にします。

FortiGate 管理画面画面イメージ

ファイアウォールポリシー ›› ポリシーの編集

名前	LAN_to_Internet
着信／発信インターフェース	LAN (port2) → Internet (port1)
送信元／宛先／サービス	all ／ all ／ ALL
アクション	◉ 許可○ 拒否
1インスペクションモード	◉ フローベース○ プロキシベース

セキュリティプロファイル

アンチウイルス／Webフィルタ／DNSフィルタ	OFF
アプリケーションコントロール／IPS	OFF
2ファイルフィルタ	ON　FileFilter
3SSLインスペクション	deep-inspection

OKキャンセル

動作確認

フローベースでダウンロードする

端末から、SSL インスペクションで復号する対象のサイトにアクセスし、PDF ファイルをダウンロードします。今回は、ジュニパー社が公開しているデータシートの PDF（1000550-en.pdf）を使います。

ダウンロードを始めると、ブラウザに保存するかどうかの確認が表示されます。保存 をクリックしても、ダウンロードは完了しません。

端末のブラウザ画面イメージ

https://www.juniper.net/…/datasheets/1000550-en.pdf

1000550-en.pdf をダウンロードできませんでした。［再試行］［キャンセル］［ダウンロードの表示］

ログ＆レポート ›› ファイルフィルタ でログを確認すると、PDF ファイルがブロックされています。

FortiGate 管理画面画面イメージ

ログ＆レポート ›› ファイルフィルタ

サービス	アクション	URL	ファイル名	ファイルタイプ	フィルタ名
HTTPS	blocked	https://www.juniper.net/a…	1000550-en.pdf	pdf	All-PDF-Blocked
HTTPS	1blocked	https://www.juniper.net/a…	1000550-en.pdf	2pdf	3All-PDF-Blocked

No.	表示	意味
1	blocked	ファイルがブロックされたことを示します。
2	pdf	FortiGate が判定したファイルタイプです。
3	All-PDF-Blocked	一致したファイルフィルタのルールです。

プロキシベースでダウンロードする

次に、ファイアウォールポリシーのインスペクションモードを プロキシベース に変えて、同じ PDF ファイルをダウンロードします。今度はブラウザに FortiGate の警告画面が表示され、ファイルがブロックされます。

端末のブラウザ画面イメージ

https://www.juniper.net/…/datasheets/1000550-en.pdf

AttentionThe file “1000550-en.pdf” has been blocked due to its file type and/or properties.URL：https://www.juniper.net/assets/jp/jp/local/pdf/datasheets/1000550-en.pdf

このように、インスペクションモードによってブロックしたときの見え方が変わります。

モード	検査のしかた	今回のブロック時の見え方
フローベース	通過するパケットの内容をその場で調べます。	ダウンロードが途中で止まり、ブラウザには「ダウンロードできませんでした」と表示された。
プロキシベース	通過する内容をいったん組み立て直してから調べます。	FortiGate の警告画面（Attention）が表示された。

まとめ

設定	今回の値
プロファイル	FileFilter（機能セットはポリシーのインスペクションモードと合わせる）
ルール	All-PDF-Blocked：ファイルタイプ pdf、トラフィック 両方、アクション ブロック
ポリシー	ファイルフィルタ FileFilter、SSL インスペクション deep-inspection
確認	ログ＆レポート ›› ファイルフィルタで blocked を確認

ファイルフィルタはファイルの種類だけで判定し、ファイルのサイズや中身では判定しません。中身で判定したい場合は DLP を使います。
