【DMVPN】フェーズ1上のOSPF（Point-to-multipointタイプ）

2020.08.11

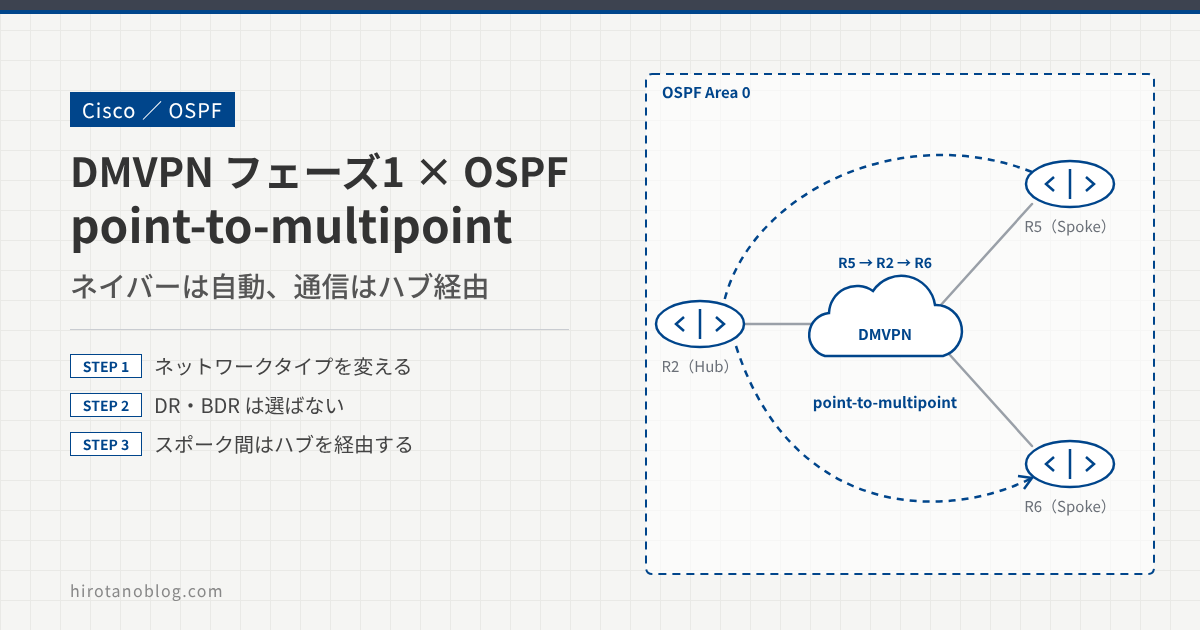

　OSPFのポイントツーマルチポイントネットワークタイプの動作を確認します。では、以下の構成でOSPFのネットワークタイプをポイントツーマルチポイントにします。DMVPNの構成は以下の記事を参照してください。

【DMVPN】フェーズ1をわかりやすく解説
DMVPNは、フェーズ1〜3までの3つのバージョンがあります。この記事はフェーズ1について取り上げます。　フェーズ1では、NHRPを使用して、スポークはハブルータに自身を登録します。ハブルータは、マルチポイントGREにより全てのスポークとG...
hirotanoblog.com
2020.08.07

　また、OSPFの基本設定は以下を参照してください。

【OSPF】DMVPN上でOSPFを有効後、大量にエラーが出る
DMVPN フェーズ1上でOSPFを動作させる場合を考えます。DMVPNの構成は、以下の通りで、アンダーレイ、オーバーレイ部分の設定は以下の記事を参照してください。DMVPNフェーズ1上のOSPFネットワーク構成　アンダーレイを省き、オーバ...
hirotanoblog.com
2020.08.08

　設定は以下の通りです。

R2(config)#interface tunnel0
R2(config-if)#ip ospf network point-to-multipoint

R5(config)#interface tunnel0
R5(config-if)#ip ospf network point-to-multipoint

R6(config)#interface tunnel0
R6(config-if)#ip ospf network point-to-multipoint

　トンネルインタフェースのOSPF状態を確認します。ネットワークタイプがPOINT_TO_MULTIPOINTで、Helloインターバルが30秒、Deadインターバルが120秒であることが確認できます。このネットワークタイプでは、マルチキャストアドレス224.0.0.5宛にHelloパケットを送信し、動的にネイバーを検出します。

R2# show ip ospf interface tunnel0

Tunnel0 is up, line protocol is up
  Internet Address 192.168.0.2/24, Area 0, Attached via Network Statement
  Process ID 1, Router ID 2.2.2.2, Network Type POINT_TO_MULTIPOINT, Cost: 1000
  Topology-MTID    Cost    Disabled    Shutdown      Topology Name
        0           1000      no          no            Base
  Transmit Delay is 1 sec, State POINT_TO_MULTIPOINT
  Timer intervals configured, Hello 30, Dead 120, Wait 120, Retransmit 5
    oob-resync timeout 120
    Hello due in 00:00:15
  Supports Link-local Signaling (LLS)
  Cisco NSF helper support enabled
  IETF NSF helper support enabled
  Index 2/2, flood queue length 0
  Next 0x0(0)/0x0(0)
  Last flood scan length is 1, maximum is 3
  Last flood scan time is 0 msec, maximum is 4 msec
  Neighbor Count is 2, Adjacent neighbor count is 2
    Adjacent with neighbor 5.5.5.5
    Adjacent with neighbor 6.6.6.6
  Suppress hello for 0 neighbor(s)

それでは、R2で隣接状態を確認します。

R2# show ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
5.5.5.5           0   FULL/  -        00:01:54    192.168.0.5     Tunnel0
6.6.6.6           0   FULL/  -         00:01:54    192.168.0.6     Tunnel0

　ネットワークをポイントツーポイントリンクの集まりと考えるため、DR / BDRの選出はありません。そのため、Broadcastネットワークタイプで、DR/BDRと表示されているところが、「-」となっています。

　R5とR6の隣接状態も確認します。DR / BDRの選出はありません。そのため、スポーク側で優先度の変更も必要ありません。

R5# show ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
2.2.2.2           0   FULL/  -        00:01:45    192.168.0.2     Tunnel0

R6# show ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
2.2.2.2           0   FULL/  -        00:01:56    192.168.0.2     Tunnel0

　ハブルータであるR2のルーティングテーブルを確認すると、スポーク側のIPアドレスを32ビットの経路として学習していることがわかります。

R2# show ip route ospf

      5.0.0.0/32 is subnetted, 1 subnets
O        5.5.5.5 [110/1001] via 192.168.0.5, 00:00:50, Tunnel0
      6.0.0.0/32 is subnetted, 1 subnets
O        6.6.6.6 [110/1001] via 192.168.0.6, 00:00:50, Tunnel0
      192.168.0.0/24 is variably subnetted, 4 subnets, 2 masks
O        192.168.0.5/32 [110/1000] via 192.168.0.5, 00:00:50, Tunnel0
O        192.168.0.6/32 [110/1000] via 192.168.0.6, 00:00:50, Tunnel0

　スポーク側のルーティングテーブルを確認します。

R5#show ip route ospf

      2.0.0.0/32 is subnetted, 1 subnets
O        2.2.2.2 [110/1001] via 192.168.0.2, 00:02:57, Tunnel0
      6.0.0.0/32 is subnetted, 1 subnets
O        6.6.6.6 [110/2001] via 192.168.0.2, 00:02:57, Tunnel0
      192.168.0.0/24 is variably subnetted, 4 subnets, 2 masks
O        192.168.0.2/32 [110/1000] via 192.168.0.2, 00:02:57, Tunnel0
O        192.168.0.6/32 [110/2000] via 192.168.0.2, 00:02:57, Tunnel0

R6#show ip route ospf

      2.0.0.0/32 is subnetted, 1 subnets
O        2.2.2.2 [110/1001] via 192.168.0.2, 00:03:30, Tunnel0
      5.0.0.0/32 is subnetted, 1 subnets
O        5.5.5.5 [110/2001] via 192.168.0.2, 00:03:30, Tunnel0
      192.168.0.0/24 is variably subnetted, 4 subnets, 2 masks
O        192.168.0.2/32 [110/1000] via 192.168.0.2, 00:03:30, Tunnel0
O        192.168.0.5/32 [110/2000] via 192.168.0.2, 00:03:30, Tunnel0

　ネクストホップのアドレスが全てハブルータ（192.168.0.2）であることが特徴です。DMVPNフェーズ1では、全ての通信はハブルータを経由する構成となるため、問題になりません。

　R5からR6のループバックアドレスにトレースルートを実行します。

R5#traceroute 6.6.6.6
Type escape sequence to abort.
Tracing the route to 6.6.6.6
VRF info: (vrf in name/id, vrf out name/id)
  1 192.168.0.2 16 msec 40 msec 36 msec
  2 192.168.0.6 92 msec 84 msec 80 msec

　ハブルータであるR2（192.168.0.2）を経由していることがわかります。

最後までお読み頂きありがとうございました。
