【BGP】Local-AS設定（local-as,no-prepend,replace-as,dual-as）動作確認 Cisco

　ISPの接続先変更などで、AS番号を変更したい場合を想定します。BGPでは、neighborコマンドでネイバー接続先のAS番号をスタティックで設定をしていますので、AS番号が変更になった場合は、そのASとネイバー関係にあるルータの設定を変更する必要があります。

　ただし、ルータの設定変更ができない場合を想定して、local-asという設定があります。local-asを使用することで、本来のAS番号とは違うAS番号を使用して、BGPネイバーを確立することができます。

local-as 設定
no-prepend オプション
no-prepend ＋ replace-as オプション
no-prepend ＋ replace-as + dual-as オプション

local-as 設定

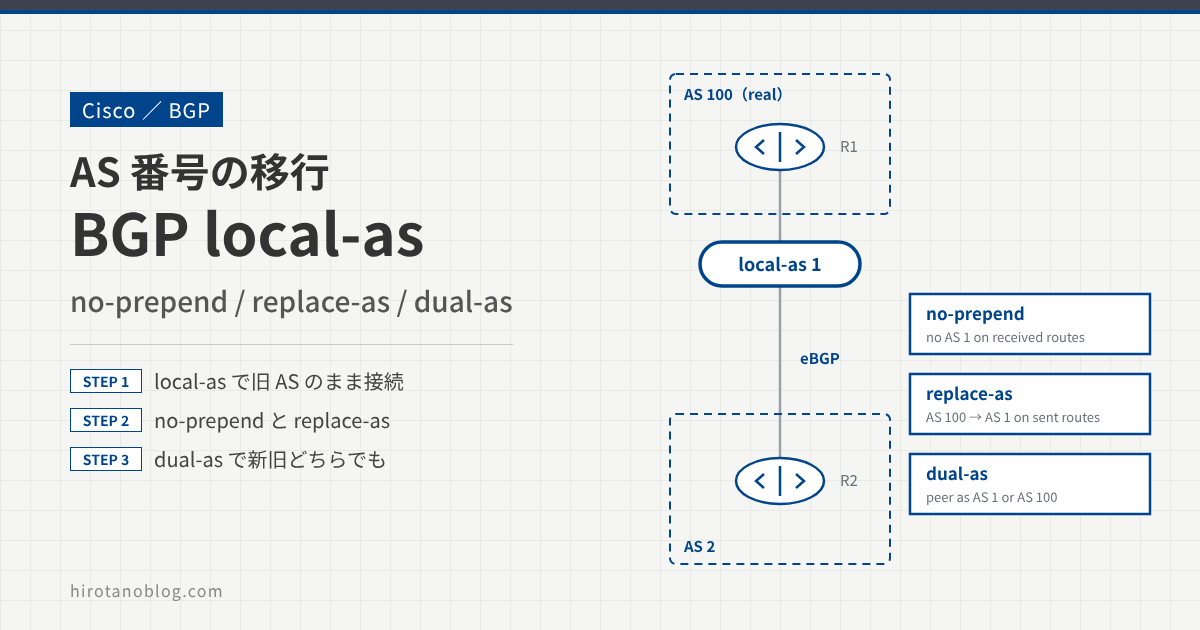

　例えば、以下の構成で、R1のAS番号がもともとのAS番号 1からAS番号100に変更したいとします。ただし、R2の設定変更はできません。この場合、R1でlocal-asを使用することで、R1の実際のAS番号は100ですが、ネイバー確立には、AS番号１を引き続き使用することができます。

　まず、R1では、router bgpコマンドで、実際のAS番号100を指定し、neighborコマンドのlocal-asで旧のAS番号1を設定します。R2はR1のAS番号1とEBGPネイバー設定をします。

R1(config)# router bgp 100
R1(config-router)#  network 1.1.1.1 mask 255.255.255.255
R1(config-router)#  neighbor 192.168.12.2 remote-as 2
R1(config-router)#  neighbor 192.168.12.2 local-as 1

R2(config)# router bgp 2
R2(config-router)#  network 2.2.2.2 mask 255.255.255.255
R2(config-router)#  neighbor 192.168.12.1 remote-as 1

　これで、R1とR2でEBGPネイバーが確立できます。

　R1のBGPテーブルを見ると、2.2.2.2/32のAS-PATHは 1 2 であることが確認できます。つまり、local-asで指定したAS番号1もAS-PATHに含まれます。

R1# show ip bgp 2.2.2.2
BGP routing table entry for 2.2.2.2/32, version 5
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  1 2
    192.168.12.2 from 192.168.12.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, external, best

R2# show ip bgp 1.1.1.1
BGP routing table entry for 1.1.1.1/32, version 2
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  1 100
    192.168.12.1 from 192.168.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, external, best

no-prepend オプション

　local-asにno-prependオプションを使用することで、R1はR2からのルートにlocal-asで設定したAS（今回はAS番号1）をプリペンドしません。

R1(config)# router bgp 100
R1(config-router)#  neighbor 192.168.12.2 local-as 1 no-prepend
R1(config-router)#
%BGP-5-ADJCHANGE: neighbor 192.168.12.2 Down Local AS change
%BGP_SESSION-5-ADJCHANGE: neighbor 192.168.12.2 IPv4 Unicast topology base
removed from session  Local AS change
%BGP-5-ADJCHANGE: neighbor 192.168.12.2 Up

　no-prependオプションを設定すると、一度、ネイバーが切断されます。 R1でBGPテーブルを確認します。

R1# show ip bgp 2.2.2.2
BGP routing table entry for 2.2.2.2/32, version 7
Paths: (1 available, best #1, table default)
Flag: 0x820
  Not advertised to any peer
  Refresh Epoch 1
  2
    192.168.12.2 from 192.168.12.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, external, best

AS-PATHが2のみとなり、AS番号1が消えていることが確認できます。

　R2のBGPテーブルはno-prependのオプションあり、なしによる変更はありません。

R2#show ip bgp 1.1.1.1
BGP routing table entry for 1.1.1.1/32, version 9
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  1 100
    192.168.12.1 from 192.168.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, external, best

no-prepend ＋ replace-as オプション

　no-prependと加え、replace-asを設定することで、R2から見ると、実際のAS（今回はAS番号100)をAS-PATHから外すことができます。

R1(config)# router bgp 100
R1(config-router)# neighbor 192.168.12.2 local-as 1 no-prepend replace-as
%BGP-5-ADJCHANGE: neighbor 192.168.12.2 Down Local AS change
%BGP_SESSION-5-ADJCHANGE: neighbor 192.168.12.2 IPv4 Unicast topology base
removed from session  Local AS change
R1(config-router)#
%BGP-5-ADJCHANGE: neighbor 192.168.12.2 Up

　設定すると、一度、ネイバーが切断されます。R1のBGPテーブルを確認すると、no-prependオプションのみの時と変更ありません。

R1# show ip bgp 2.2.2.2
BGP routing table entry for 2.2.2.2/32, version 9
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  2
    192.168.12.2 from 192.168.12.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, external, best

R2のBGPテーブルを見ると、1.1.1.1/32へのAS-PATHは実際のAS番号であるAS 100が消えており、R1のloca-asで設定したAS番号1のみとなります。

R2# show ip bgp 1.1.1.1
BGP routing table entry for 1.1.1.1/32, version 11
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  1
    192.168.12.1 from 192.168.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, external, best

no-prepend ＋ replace-as + dual-as オプション

　さらに、dual-asを設定することで、R2はR1のloca-asで設定したAS番号1と実際のAS番号100のどちらでもEBGPネイバーを確立することができます。

R1(config)# router bgp 100
R1(config-router)# neighbor 192.168.12.2 local-as 1 no-prepend replace-as dual-as

%BGP-5-ADJCHANGE: neighbor 192.168.12.2 Down Local AS change
%BGP_SESSION-5-ADJCHANGE: neighbor 192.168.12.2 IPv4 Unicast topology base
removed from session  Local AS change
%BGP-3-NOTIFICATION: received from neighbor 192.168.12.2 active 2/2 (peer in wrong AS)
 2 bytes 0064
R1(config-router)#
%BGP_SESSION-5-ADJCHANGE: neighbor 192.168.12.2 IPv4 Unicast topology base
removed from session  BGP Notification received
R1(config-router)#
%BGP-5-ADJCHANGE: neighbor 192.168.12.2 Up

　設定すると、一度、ネイバーが切断されます。

　R1とR2のBGPテーブルを見ると、 no-prepend ＋ replace-as オプションの時と変更はありません。

R1# show ip bgp  2.2.2.2
BGP routing table entry for 2.2.2.2/32, version 11
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  2
    192.168.12.2 from 192.168.12.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, external, best

R2# show ip bgp 1.1.1.1
BGP routing table entry for 1.1.1.1/32, version 13
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  1
    192.168.12.1 from 192.168.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, external, best

　現在は、R2はR1をAS番号1として、EBGPネイバーを確立しています。これを実際のAS番号100でEBGPネイバーを確立するよう設定変更します。

R2(config)# router bgp 2
R2(config-router)# no neighbor 192.168.12.1 remote-as 1
R2(config-router)#
%BGP_SESSION-5-ADJCHANGE: neighbor 192.168.12.1 IPv4 Unicast topology base
removed from session  Neighbor deleted
%BGP-5-ADJCHANGE: neighbor 192.168.12.1 Down Neighbor deleted
R2(config-router)# neighbor 192.168.12.1 remote-as 100
R2(config-router)#
%BGP-5-ADJCHANGE: neighbor 192.168.12.1 Up

　ネイバーが確立できました。R1、R2のBGPテーブルを確認します。

R2のBGPテーブルで、1.1.1.1/32のAS-PATHで、AS番号1から100に変更されていることが確認できます。

R1# show ip bgp 2.2.2.2
BGP routing table entry for 2.2.2.2/32, version 13
Paths: (1 available, best #1, table default)
Flag: 0x820
  Not advertised to any peer
  Refresh Epoch 1
  2
    192.168.12.2 from 192.168.12.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, external, best

R2# show ip bgp 1.1.1.1
BGP routing table entry for 1.1.1.1/32, version 15
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  100
    192.168.12.1 from 192.168.12.1 (1.1.1.1)
      Origin IGP, metric 0, localpref 100, valid, external, best
