BGP では、複数の経路を 1 つにまとめて（集約して）広告できます。コマンドは aggregate-address です。この記事では、集約経路だけを広告して、集約する前の個別経路の広告を止める summary-only を確認します。
aggregate-address で集約経路を作って広告するには、集約の範囲に入る個別経路が、少なくとも 1 つ BGP テーブルにある必要があります。
- 集約する前の個別経路を広告する
- オプションなしの
aggregate-addressでは、集約経路と個別経路の両方を広告する summary-onlyを付けると、集約経路だけを広告する
検証構成
R1 に 4 つのループバックを作り、network コマンドで BGP に載せます。この経路を aggregate-address で集約して、R2 に広告します。
集約する前の経路を広告する
まず、集約する前の基本設定をします。
R1
R1(config)# interface Loopback100 R1(config-if)# ip address 172.16.0.1 255.255.255.0 R1(config-if)# interface Loopback101 R1(config-if)# ip address 172.16.1.1 255.255.255.0 R1(config-if)# interface Loopback102 R1(config-if)# ip address 172.16.2.1 255.255.255.0 R1(config-if)# interface Loopback103 R1(config-if)# ip address 172.16.3.1 255.255.255.0 R1(config)# router bgp 1 R1(config-router)# network 172.16.0.0 mask 255.255.255.0 R1(config-router)# network 172.16.1.0 mask 255.255.255.0 R1(config-router)# network 172.16.2.0 mask 255.255.255.0 R1(config-router)# network 172.16.3.0 mask 255.255.255.0 R1(config-router)# neighbor 192.168.12.2 remote-as 2
R2
R2(config)# router bgp 2 R2(config-router)# neighbor 192.168.12.1 remote-as 1
R2 の BGP テーブルを確認すると、R1 の 4 つのループバックの経路を受け取っています。
R2
R2# show ip bgp
BGP table version is 5, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
*> 172.16.0.0/24 192.168.12.1 0 0 1 i
*> 172.16.1.0/24 192.168.12.1 0 0 1 i
*> 172.16.2.0/24 192.168.12.1 0 0 1 i
*> 172.16.3.0/24 192.168.12.1 0 0 1 I
172.16.0.0/24、172.16.1.0/24、172.16.2.0/24、172.16.3.0/24 をまとめた経路は、172.16.0.0/22 です。3 オクテット目の 0〜3 は、2 進数で下位 2 ビットだけが違うので、プレフィックス長を 24 から 2 減らした /22 でまとめられます。
オプションなしで集約する
R1 で、aggregate-address にオプションを付けずに 172.16.0.0/22 を設定します。
R1
R1(config)# router bgp 1
R1(config-router)# aggregate-address 172.16.0.0 255.255.252.0
オプションを何も付けないと、集約経路 172.16.0.0/22 に加えて、集約する前の個別経路（4 つの /24）も R2 に広告されます。このときの BGP テーブルの様子は、次の記事で確認しています。
>> 参考：BGPにおける経路集約（aggregate-address）を徹底解説 Ciscoルータ

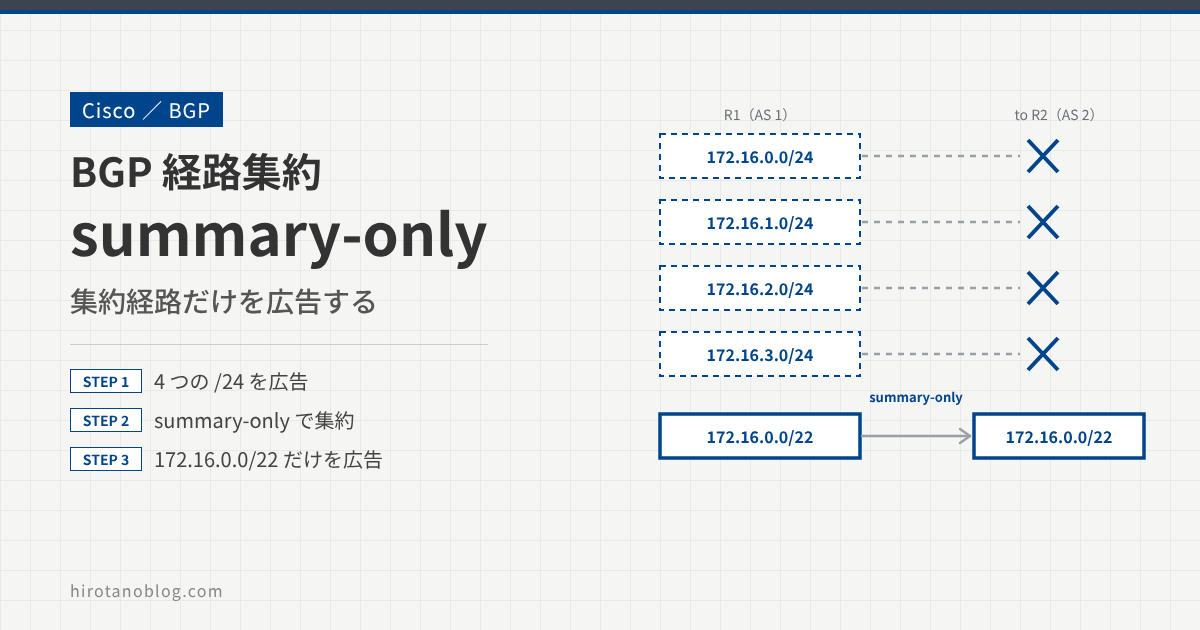

集約経路だけを広告して、個別経路の広告を止めるには、aggregate-address に summary-only を付けます。
summary-only で集約経路だけを広告する
R1 で、aggregate-address に summary-only を付けて設定し直します。
R1
R1(config)# router bgp 1
R1(config-router)# aggregate-address 172.16.0.0 255.255.252.0 summary-only
R1 の BGP テーブルを確認すると、集約経路 172.16.0.0/22 ができ、4 つの個別経路すべてに s（suppressed：広告を止めている）が付いています。
R1
R1#show ip bgp
BGP table version is 10, local router ID is 172.16.3.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
s> 172.16.0.0/24 0.0.0.0 0 32768 i
*> 172.16.0.0/22 0.0.0.0 32768 i
s> 172.16.1.0/24 0.0.0.0 0 32768 i
s> 172.16.2.0/24 0.0.0.0 0 32768 i
s> 172.16.3.0/24 0.0.0.0 0 32768 I
R1 が R2 に広告している経路を確認します。
R1
R1# show ip bgp neighbors 192.168.12.2 advertised-routes
BGP table version is 10, local router ID is 172.16.3.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
*> 172.16.0.0/22 0.0.0.0 32768 i
Total number of prefixes 1
R1 から R2 へは、集約経路 172.16.0.0/22 の 1 つだけを広告しています。s が付いた個別経路は、BGP テーブルには残っていますが、ネイバーには広告されません。
R2 の BGP テーブルを確認すると、集約経路 172.16.0.0/22 だけを学習しています。
R2
R2#show ip bgp
BGP table version is 10, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
*> 172.16.0.0/22 192.168.12.1 0 0 1 I
summary-only は、集約の範囲に入る個別経路をすべて止めます。止める経路を一部だけにしたいときは、summary-only の代わりに suppress-map で止めたい経路を指定します。
まとめ
| 設定 | R2 に広告する経路 |
|---|---|
| 集約なし | 172.16.0.0/24〜172.16.3.0/24 の 4 つ |
| aggregate-address（オプションなし） | 集約経路と、すべての個別経路 |
| aggregate-address … summary-only | 集約経路だけ |
summary-only を付けると、ネイバーに広告する経路の数を減らせます。今回の例では、R2 が受け取る経路が 4 つから 1 つになりました。
