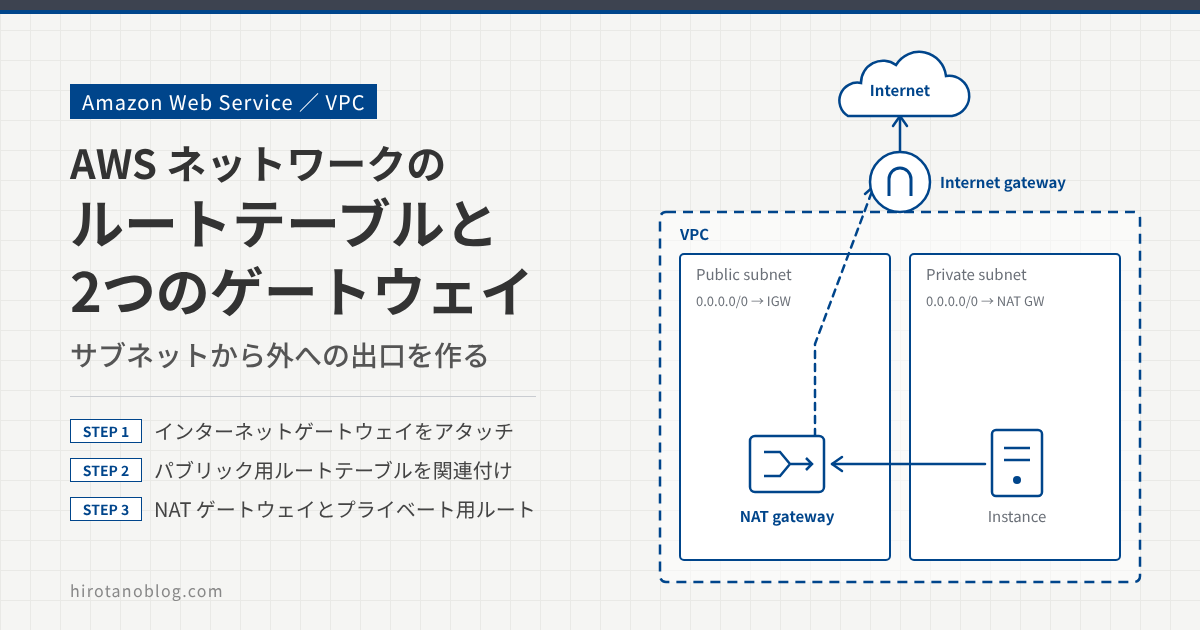

【AWS】ネットワーク(ルートテーブル、インターネットゲートウェイ、NATゲートウェイ)設定確認

Amazon Web Service

下記の記事では、図のようなネットワーク構成(VPC、サブネット)を作成しました。

  >> 参考記事 :  【AWS】ネットワーク(リージョン、AZ、VPC、サブネット)設定確認

今回、インターネットへ公開するサブネット(パブリックサブネットと言います)を設定します。この場合、ルートテーブルとインターネットゲートウェイを設定する必要があります。

スポンサーリンク

ルートテーブル

ルートテーブルは、サブネットから外のネットワークに出る場合に、どの出口(ゲートウェイ)へ転送すればよいか決定するために設定します。

このルートテーブルはサブネットに紐づきます

通常のネットワークの概念では、ルートテーブル(ルーティングテーブル)はルータに紐づくもので、サブネットがルート情報をもつという考え方はありません。

AWSの場合は、サブネットがルート情報を持ちますサブネットに入ってきた通信の宛先をルートテーブルで見て、次の転送先(ネクストホップ)を決めます

デフォルトで設定されているルートテーブルは、VPCのサブネットである10.0.0.0/16 のルートのみが設定されています。例えば、このルートテーブルをサブネット(Public subnet)に紐づけると下記のような構成となります。

10.0.0.0/16 はVPC内のCIDRブロックです。即ち、VPC内のサブネット間はルートテーブルにより接続することができます。

実務では、デフォルトのルートテーブルは使用せず、サブネットに応じたルートテーブルを新規で作成するのが一般的です。

VPCの外であるインターネットへ接続する場合、デフォルトルート(0.0.0.0/0)をインターネット向けに設定します。

そのインターネット向けのターゲット(ゲートウェイ)となるのが、次に説明するインターネットゲートウェイです。

スポンサーリンク

インターネットゲートウェイ

サブネットをインターネットへ接続する際は、インターネットゲートウェイを設定し、インターネットゲートウェイをターゲット(ゲートウェイ)にしたルートテーブルを設定します。

インターネットゲートウェイはVPCに紐づけます

サブネットにおけるルートテーブルにてデフォルトルート(0.0.0.0/0)をインターネットゲートウェイ向けへ設定追加します。

これで、上のサブネット(Public subnet)はインターネットゲートウェイ経由で、インターネットへ接続できるようになります

インターネットゲートウェイの場合、このサブネットをインターネット上に公開することができます。(インターネットからのインバウンド通信が許可されます)

ただし、プライベートサブネットのようなインターネットへ接続はしたいが、インターネットへ公開はしたくない場合があります。この場合は、インターネットゲートウェイではなく、NATゲートウェイを使用します。

スポンサーリンク

NATゲートウェイ

サブネットからインターネットへ接続(アウトバウンド接続)できますが、インターネットからサブネットへのインバウンド接続はできません

インターネットゲートウェイはVPCに紐付けしましたが、NATゲートウェイはサブネットに紐づけます。また、NATゲートウェイは、インターネットゲートウェイを必要とし、パブリックサブネットに配置します。

設定確認

インターネットゲートウェイの作成

インターネットゲートウェイを作成し、VPCに紐づけます。

VPCポータルからインターネットゲートウェイへ移動し、インターネットゲートウェイの作成をクリックします。

任意の名前(今回は、internet-gw)を設定し、作成ボタンをクリックします。

インターネットゲートウェイが作成されますが、まだ、VPCへまだ紐付け(アタッチ)できていません。VPCへアタッチをクリックします。

今回、追加したMyVPCを選択し、アタッチのボタンをクリックします。

インターネットゲートウェイの状態がattachedであれば、正常に完了です。

ルートテーブルの作成とサブネットとの関連付け(パブリック)

では、パブリックサブネットのルートテーブルを作成します。ルートテーブルからルートテーブルの作成をクリックします。

任意の名前(今回は、Public-subnet-route)と使用するVPCを設定し、ルートテーブルの作成をクリックします。

このルートテーブルは、10.0.0.0/16のVPC内のローカルルートしか設定されていません。

デフォルトルート(0.0.0.0/0)をインターネットゲートウェイに向けるよう、テーブルを追加します。

該当ルートテーブルのルートタブからルートの編集をクリックします。

ルートを追加をクリックします。

送信先を0.0.0.0/0とし、ターゲットでインターネットゲートウェイを選択します。

すると、先ほど登録したインターネットゲートウェイが表示されるため、選択し、変更を保存をクリックします。

下記のとおり、登録されました。このルートテーブルをパブリックサブネットに紐付け(関連付け)します。サブネットの関連付けをクリックします。

サブネットの関連付けを編集をクリックします。

public-subnetを選択し、関連付けを保存をクリックします。

これで、下記のとおり、ルートテーブルがサブネットに紐づきました

NATゲートウェイの作成

NATゲートウェイを作成し、パブリックサブネットに紐づけます。NATゲートウェイを作成をクリックします。

下記の画面が表示されます。

  • 名前:任意の名前。今回はNAT-gwとします。
  • サブネットパブリック側のサブネットを選択します。
  • 接続タイプパブリック を選択します。
  • Elastic IPの割り当てID:リストより選択できるものを選択。

上記を設定し、NATゲートウェイを作成をクリックします。

ルートテーブルの作成とサブネットとの関連付け(プライベート)

パブリック同様、プライベート側のルートテーブルを作成します。

任意の名前(今回は、Private-subnet-route)と使用するVPCを設定し、ルートテーブルの作成をクリックします。

デフォルトルート(0.0.0.0/0)をNATゲートウェイに向けるよう、テーブルを追加します。

該当ルートテーブルのルートタブからルートの編集をクリックし、送信先に0.0.0.0/0 、ターゲットにNATゲートウェイを選択します。

先ほど設定したNATゲートウェイが表示されるので、選択し、変更を保存をクリックします。

下記のとおり、登録されました。

このルートテーブルをプライベートサブネットに紐付け(関連付け)します。サブネットの関連付けをクリックします。

private-subnetを選択し、関連付けを保存をクリックします。

これで、パブリックサブネットはインターネットゲートウェイを介して、そして、プライベートサブネットはNATゲートウェイを介してインターネットへの接続ができるようになります。

今後、作成したサブネット上に仮想マシン(EC2インスタンス)を作成します。
