【Wireshark】TCP解析（Retransmission/Dup ACK など）

ネットワーク遅延などの調査で、TCPのパケットキャプチャをした際に、黒背景、赤字で TCP RetransmissionやTCP Dup Ack　などの出力を見かけることがあります。

これらは、WiresharkがTCP通信のシーケンスを追跡し、再送など、なんらかの注意が必要な際に出力されます。

この記事では、TCPシーケンスの考え方と、Wiresharkの代表的な出力内容の意味を確認していきます。

TCPシーケンスの考え方
TCP再送（TCP Retransmission）
重複ACK（TCP Dup Ack）
TCP高速再送（TCP Fast Retransmission）
TCPスプリアス再送信（TCP Spurious Retransmission）

TCPシーケンスの考え方

TCPでは、途中でデータが欠けることなく、確実に宛先へ届けるため、シーケンス番号（SEQ）と確認応答番号（ACK）を使って、やりとりをします。

SEQとACKには、下記の関係式があります。TCPセグメントとは、TCPのデータ部分で、このデータ部分のサイズに、シーケンス番号(SEQ)を加えると、確認応答番号（ACK）になります。

TCPセグメントを図示すると、下記の緑色になります。

送信者は、データ送信時に初期値のシーケンス番号（SEQ）を割り当て、送信するTCPセグメント長（LEN）と合わせて、受信者へ伝えます。

受信者はそのデータを受け取ると、シーケンス番号（SEQ）とTCPセグメント長（LEN）を加えた値を確認応答番号（ACK）として応答します。

例えば、シーケンス番号（SEQ）を0とし（初期値はなんでもよい）、TCPセグメント100Byteのデータを送信したとします。

その通信を受け取った受信者は、確認応答番号（ACK）を100 (0+100)として応答します。

送信者は、次にデータを送信する際は、受け取った確認応答番号（ACK）をシーケンス番号（SEQ）にして送信します。

下記は、ACK=100を受け取った送信者が、受信者に対して、さらにTCPセグメント200Byteのデータを送信したものとします。

その通信を受け取った受信者は、確認応答番号（ACK）を300 (100+200)として応答します。

TCPシーケンスは、下記のサイトも参考にしてください。

>> 参考記事 : 【TCP】シーケンス番号とACK番号について解説

【TCP】シーケンス番号とACK番号について解説

TCP通信では、シーケンス番号と確認応答（ACK）番号を使用して、データバイトのやり取りします。シーケンス番号は、TCPデータセグメントを正しい順番で並び替えることができるよう、追跡する数字で、ACK番号は、接続先にどこからのデータを要求...

TCP再送（TCP Retransmission）

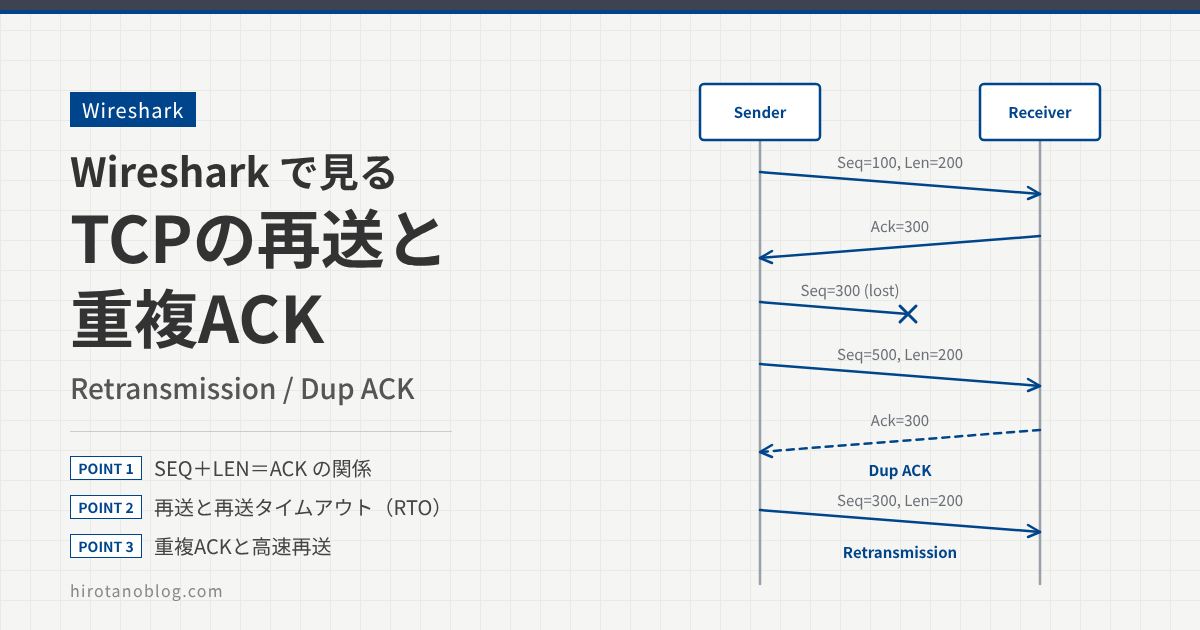

TCP再送を意味し、期待したACK番号のパケットを受信していない場合に発生します。例えば、送信者が”Seq=100 、Len=200“のデータを送信すると、送信者は受信者からACK=300の応答があることを期待して、待機します。

送信者からのデータがドロップした等で、受信者からのACK=300のレスポンスが来ない場合に、送信者は同じパケットを再送信します。このパケットがTCP Retransmissionとして記録されます。

再送タイムアウト（RTO：Retransmission Time Out）までに期待したACKが返ってこないと、再送します。RTOは、パケットを送信してからACKを受信するまでの往復時間（RTT:Round Trip Time)により決定されます。RTTの算出方法は、OSなどにより異なります。
